LTWT型铁路谐波稳压治理系统装置介绍

返回列表 来源:利泰新电源 浏览:- 发布日期:2021-04-07 10:49:42【

LTWT型铁路谐波稳压治理系统设计是基于双变换结构设计的稳压电源。整套装置由启动回路、整流器、逆变器、滤波回路、控制器、光电隔离驱动电路组成。系统结构框图如下:




LTWT系列铁路谐波治理稳压系统是新型的电力电子产品。本套装置串联于负荷进线侧,在装置输入端电压发生大幅波动和电流波形畸变的情况下,输出电压稳定、波形完美的正弦波,满足负载稳定运行的要求。而且具有完善的保护功能,具有交流输入过/欠压保护;输出超限保护;直流母线过/欠压保护;控制系统故障保护;超温保护等.
 LTWT铁路谐波治理稳压系统主要是在电源侧发生电压波动、波形畸变等严重电能质量问题时,输出电压稳定、波形完美的正弦波,保证负载稳定运行。
●自动限流
可设定输出或最大100%限流输出,保证装置长期稳定运行,无设备过载之忧输出特性优异在输入端谐波畸变率高、电压波动严重的情况下稳定输出完美的正弦波。
●保护措施完善
保护可靠,具有交流过/欠电压、输出超限、直流过/欠电压、超温、控制系统故障等保护功能。
●电磁兼容
装置运行稳定、故障率低,抗干扰能力强;装置运行不对周边设备产生不利影响
●绝缘性能
经过严格的短路测试及2KV高压绝缘测试
●人性化的操作界面
装置设有LCD显示屏,显示电网电压、电流,各次谐波电流值、谐波电压畸变率、故障报警及查询等信息,用户可现场设置运行参数。
●灵活的通讯接口
可采用以太网或RS485/RS232接口通讯
●自动旁路功能
具有正常工作、旁路和检修维护三种模式

规  格

100kVA-380V

容量(kVA)

100

供电形式

三相

额定电压

AC 380V(标准电压)

稳压范围

满足现场电压变换范围,但现场最大变换范围不超过AC 380V×(1±40%)

频率

50 Hz

相数

三相四线

额定电压

AC 380V(标准电压)

频率

50Hz

效率

≥90%(满载时)

三相不平衡

15%

电源稳压率

±5%

电压畸变(线性负载)

THD<3%(相电压)

超过稳压范围

LED指示

监控接口

具备RS232/4856接口或以太网接口。

内部

过热、过流

输入错相

自动断电保护

显示界面

LED显示界面。可以显示电压、电流、报警等信息

超载能力

125% 60S   150%  5秒   200%  0.3秒

冷却方式

风扇冷却





温度

-20℃~50℃

相对湿度

0~95%(非凝结状态)

还不高度

1400米

污染等级

Ⅱ级

外形尺寸

不超过2316mm(高)×1300mm(宽) ×800mm(深)

进出线方式

                                                                                               下进下出


LTWT系列铁路谐波治理稳压系统作为针对铁路电力系统存在问题而研发的新型电力电子产品。在装置输入端电压发生大幅波动和电流波形畸变的情况下,输出电压稳定、波形完美的正弦波,满足负载稳定运行的要求,符合现行《铁路电力设计规范》要求。

LTWT系列铁路谐波治理稳压系统在装置输入端电压发生大幅波动和电流波形畸变存在杂波的情况下,输出电压稳定、波形完美的正弦波,满足负载稳定运行的要求.



                                                                           使用福禄克电能质量分析仪连续带电测试48小时曲线图


图片4图片5

                                                                                 27.5kV低压侧电压稳压前后有效值波动情况对比图


稳压前,相电压有效值的波动范围为(0.9%~1.1%),瞬时峰值最高能达到447.5V,超出正常相电压峰值1.44倍,已经能造成设备损毁。经装置稳压后,相电压有效值稳定在220V(±1%),瞬时峰值最高为329V。可有效保护后端负载保持其稳定性。图片6图片7

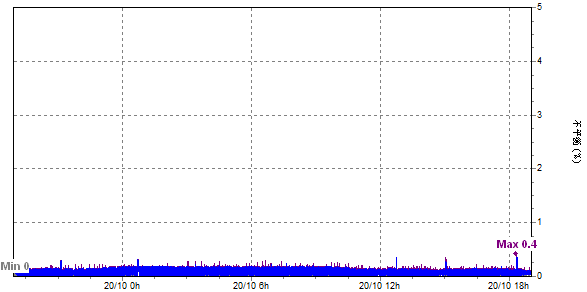

                                                                                  27.5kV低压侧电压稳压前后不平衡度对比

稳压前,27.5kV低压侧电压的不平衡度经常超过3%,峰值能达到5.07%,远远超过国标2%的要求。经装置稳压后,输出电压三相平衡。不平衡度最大值仅为0.4%。

图片8图片9

                                                                                                     稳压装置滤波前后电压谐波含量对比


滤波前,27.5kV低压侧电压含有大量谐波。主要是31、35及40次以上的高次谐波。总电压畸变率在9%以上,最大可达20.95%。滤波后,电压畸变率保持在3%以下,满足国标要求(5%)

图片10图片11

                                                                                     稳压装置滤波前后电压谐波含量对比

经稳压装置滤波后,27.5kV低压侧电压波形平稳缓和。


                                                                                                                  人机界面示意图
